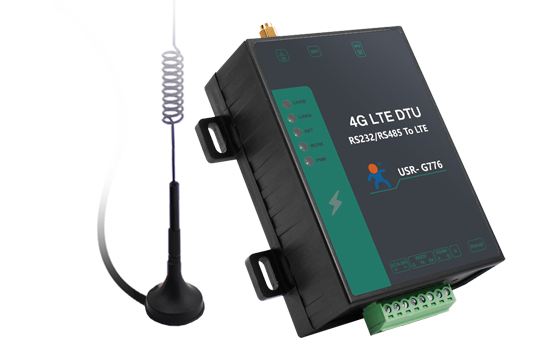

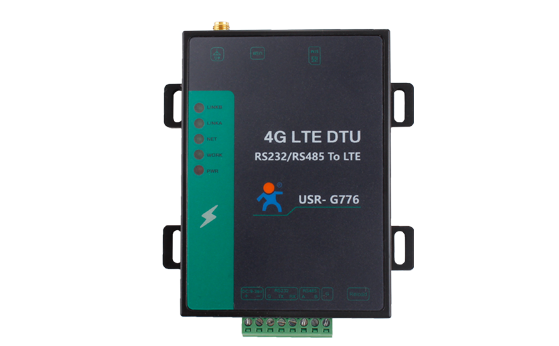

G776支持5模13频,网络兼容性更好,
方便用户自由选择所需网络制式
本产品支持GPS+北斗融合定位,定位精准度至小数点后5位,
设备支持JT808国标协议,Modbus协议和GPGGA/GPRMC格式上报平台。

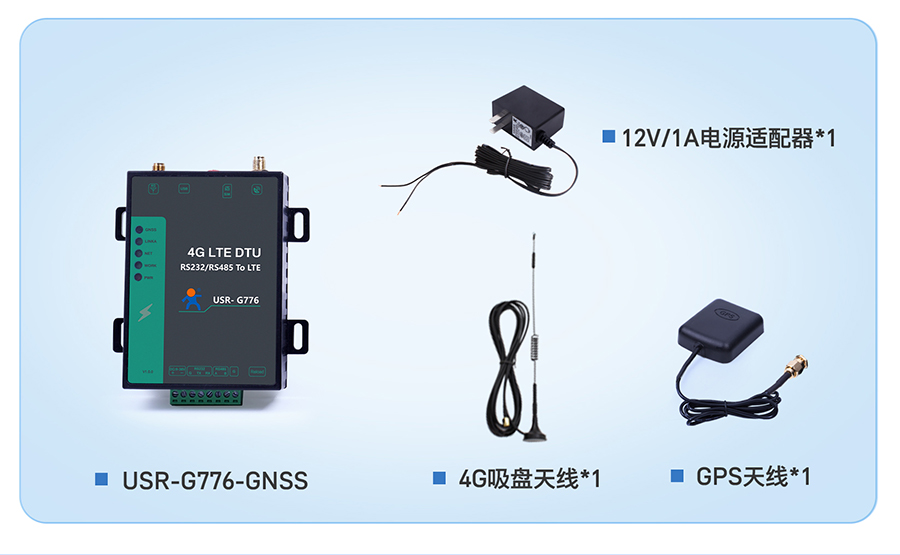

USR-G776-GNSS可接入有人云、千寻云以及私有云平台。
监控人员可通过后台实时查看定位终端所在位置。
串口设备通过G776与网络服务器相连接,进行数据双向透传

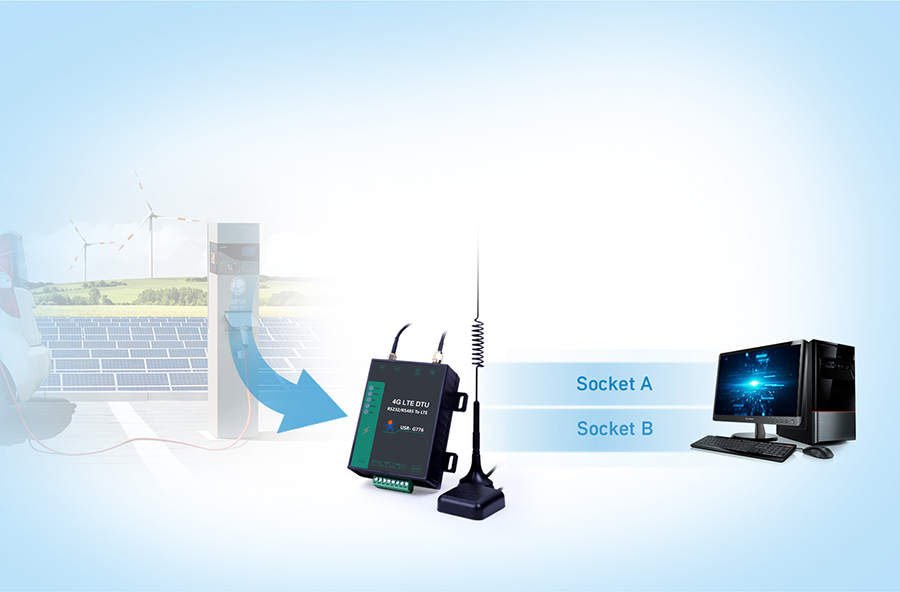

支持两路Socket 链接,彼此相互独立
数据直接传向HTTP服务器端,
或从HTTP服务器端获取数据,
用户只需按格式向串口发送数据,
数据将以Http(GET/POST)方式直接提交至Web服务器
支持串口、网络和短信AT指令参数配置,并提供电脑端配置工具
配合远程管理平台,可实现无感自动固件升级,确保长久可靠运行
差分算法升级包小,节省升级流量和时间
USR-G776-GNSS可实时将车辆定位信息上传至云端。 云端监控人员可以实时监控车辆动态,实现流程化智能管理。
USR-G776-GNSS将各类传感器采集到的数据快速传输到云平台,
平台对数据进行汇总,分析和定位,从而实现数据实时监测,
异常快速响应,促进农业的信息化管理。
|
项目 |
指标 |
|
无线参数 |
无线标准 |
TDD-LTE FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE |
|
标准频段 |
TDD-LTE |
Band 38/39/40/41 |
|
FDD-LTE |
Band 1/3/8 |
||
WCDMA |
Band 1/8 |
||
TD-SCDMA |
Band34/39 |
||
GSM/GPRS/EDGE |
Band3/8 |
||
发射功率 |
TDD-LTE |
+23dBm(Power class 3) |
|
FDD-LTE |
+23dBm(Power class 3) |
||
WCDMA |
+23dBm(Power class 3) |
||
TD-SCDMA |
+24dBm(Power class 2) |
||
GSMBand8 |
+33dBm(Power class 4) |
||
GSMBand3 |
+30dBm(Power class 1) |
||
技术规范 |
TDD-LTE |
3GPP R9 CAT4 下行 150 Mbps,上行 50 Mbps |
|
FDD-LTE |
3GPP R9 CAT4 下行 150 Mbps,上行 50 Mbps |
||
WCDMA |
HSPA+下行21 Mbps 上行5.76 Mbps |
||
TD-SCDMA |
3GPP R9 下行2.8 Mbps,上行 2.2 Mbps |
||
GSM/GPRS/EDGE |
MAX:下行速率 384 kbps 上行速率 128 kbps |
||
天线选项 |

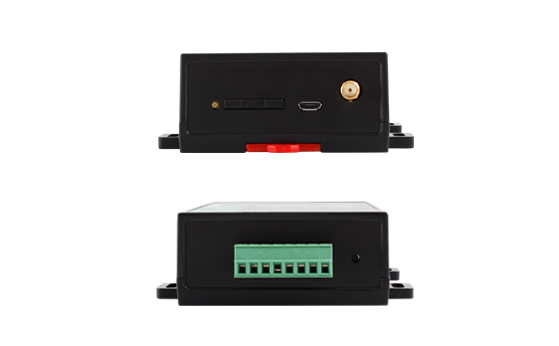

LTE SMA接口、 GNSS SMA接口(仅限G776-GNSS) |
||
硬件参数 |
数据接口 |
RS232:1200bps - 460800bps |
|
RS485:1200bps - 460800bps |
|||
工作电压 |
DC 9V~36V |
||
工作电流 |
平均 72mA@12V 最大 106mA@12V |
||
待机电流 |
平均 65mA@12V |
||
工作温度 |
-25℃- 75℃ |
||
存储温度 |
-40℃- 85℃ |
||

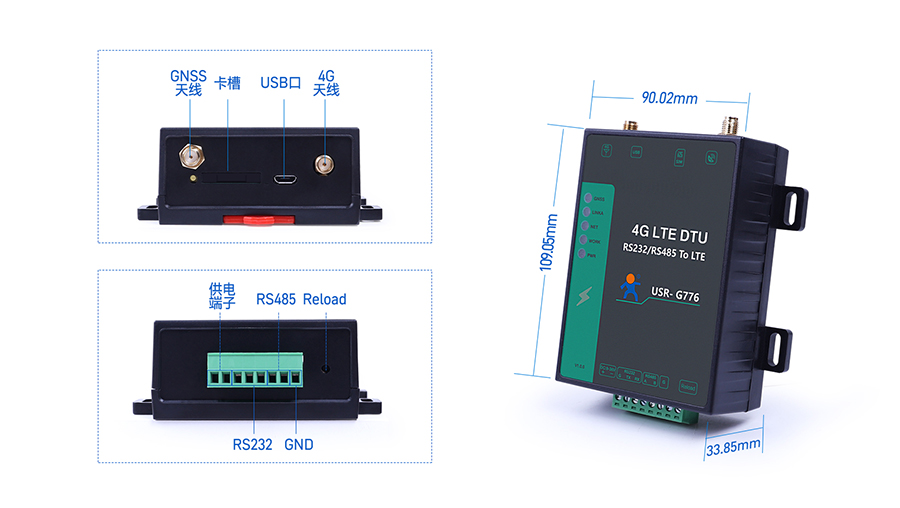

尺寸(mm) |
96.6*90.02*33.85(L*W*H) |
||
GPS接收灵敏度 |
捕获冷启动-149dBm,热启动 -162dBm,追踪 -166dBm |
||
水平定位精度 |
2.5m |
||
速度精度 |
0.1m/s |
||
软件参数 |
工作模式 |
透明传输模式,HTTPD 模式,UDC 模式 |
|
设置命令 |
AT+命令结构 |
||
网络协议 |
TCP/UDP/DNS/HTTP/FTP |
||
最大 TCP连接数 |
2 |
||
用户配置 |
串口 AT 命令,网络 AT 指令,短信 AT 指令 |
||
客户应用软件 |
支持客户定制应用软件 |
||
软件功能 |
域名解析 DNS |
支持 |
|
简单透传方式 |
支持 TCP Client/TCP Server/UDP Client/UDP Server |
||
套接字分发协议 |
支持通过协议向不同 Socket 发送数据 |
||
HTTP 协议传输 |
支持 |
||
心跳数据包 |
支持 |
||
注册包机制 |
支持自定义注册包/ICCID 注册包/IMEI 注册包 |
||
有人透传云服务 |
支持 |
||
基站定位 |
支持 |
||
FTP 他升级协议 |
支持 |
||
FOTA 升级 |
支持 |
||
融合定位 (仅限G776-GNSS) |
支持GPS+北斗融合定位,支持连接有人云和千寻云,支持上报私有云。 |
